全球工程服务
为国内外头部锂电池客户提供NMP废液回收提纯工程服务等一体化解决方案

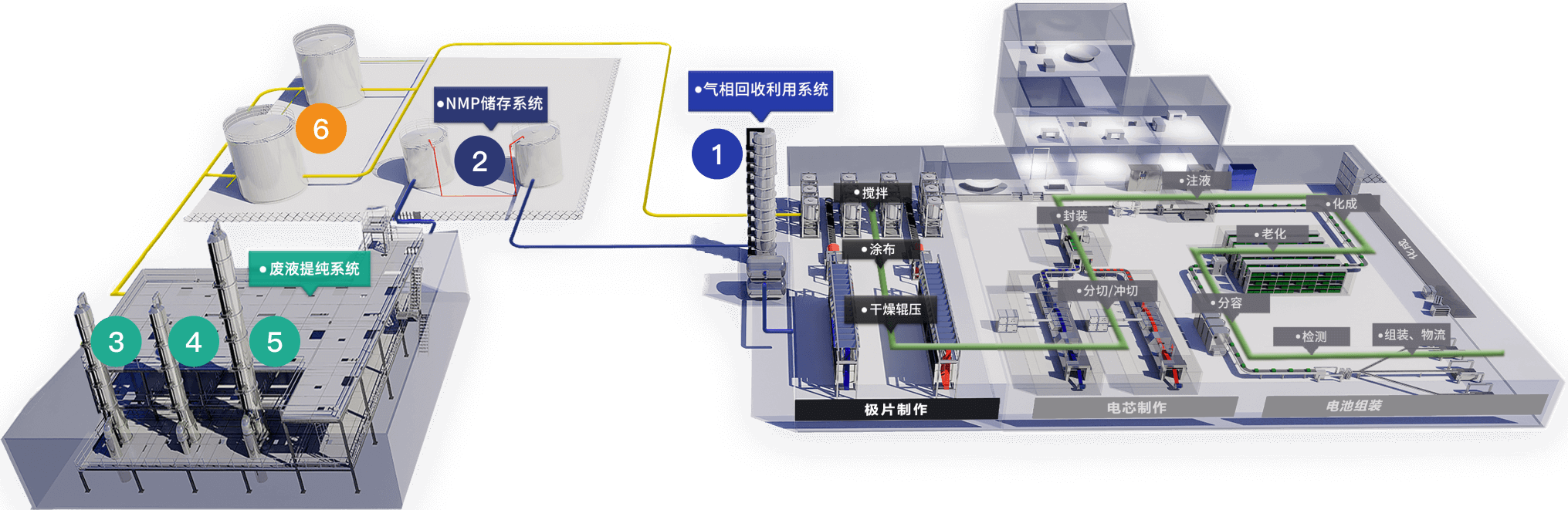

NMP 废液回收提纯系统
NMP 气相回收系统
1
NMP经回收系统后由气相变为液相（NMP废液）NMP 废液提纯系统
3
废液在T1塔中和一定条件下进行第一次脱水工艺4
废液在T2塔中和一定条件下进行第二次脱水工艺5
在T3塔中进行精馏操作，从而得到等纯度的NMPNMP 储存系统
2
NMP废液罐：NMP废液储存6
NMP成品罐：NMP新液、回收液储存- NMP 气相回收系统
- NMP 废液提纯系统
- NMP 储存系统
NMP 气相回收系统
正极搅拌制浆工序
- NMP在锂电池制造中主要应用于正极搅拌制浆工序
- 作用为分散粘合剂（PVDF等）用的溶剂
挥发
回收
NMP气相回收系统工艺描述
- 涂布机上下层烘箱中NMP高温废气在排风机的作用下，输送至气气换热器进行热能回收
- 废气温度降低后再经过冷凝，大部分NMP冷凝液排至冷凝罐中暂存，气相中NMP浓度降低，经热交换回到涂布机
- 冷凝后少部分废气再经过多级水喷淋吸收塔进行吸收后达标排放
- 吸收塔塔釜吸收液定期排放至NMP废液储罐中，定期外运至NMP提纯工厂加工
NMP气相回收系统系统技术特点
NMP回收率≥99.95%
NMP回收过程基本零泄漏、零损耗，减少对环境的影响。
NMP可回收浓度≥85%
NMP可回收浓度达到85%以上，大大降低了后期废液运输与精馏提纯上的费用。
循环回风露点≤- 40℃
将回收的热能用于预热涂布机进风，节省涂布机运行能耗；预热后的涂布机循环风，回风露点低，减少了涂布机进风除湿系统工作量。
对空排放浓度≤1mg/m3
采用先进的吸收塔技术，使NMP对空排放浓度低于1mg/m3；低于欧盟要求（2010/75/EU附录Ⅶ第四部分规定2mg/m3）。
